Tuburile din fibră de carbon, rotunde sau pătrate, sunt minuni ale ingineriei moderne-lumină-lumină, dar puternică, versatilă, dar precisă. Dar forma lor nu se referă doar la aspect; Acesta are un impact dramatic asupra performanței, fabricării și aplicațiilor din lumea reală. Să dezvăluim diferențele.
Jocul de geometrie
Tuburi rotundeprosperă în manipularestres uniform. Secțiunea lor transversală circulară distribuie presiunea uniform în toate direcțiile, ceea ce le face ideale pentru sarcini grele de torsiune, cum ar fi arbori de rotor de elicopter sau stâlpi de scaun pentru bicicletă. Curbele netede minimizează, de asemenea, rezistența la aer, un motiv esențial pentru care cuștile de rulare a mașinilor de curse și brațele de drone favorizează profilurile rotunde.

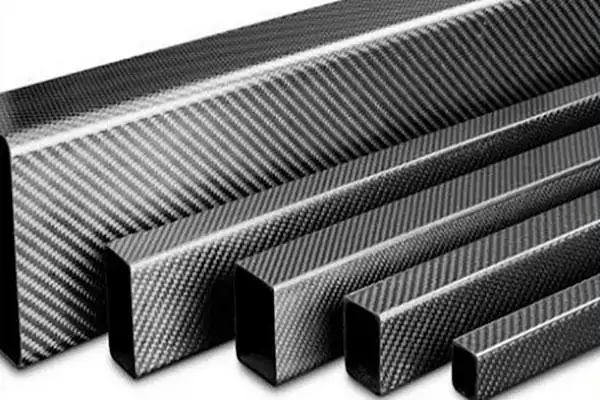

Tuburi pătrate, cu laturile lor plate și 90- unghiuri de grad, Excel înGestionarea direcției sarcinii. Colțurile acționează ca rigidizatoare naturale, permițându -le să reziste forțelor de îndoire mai bune de -a lungul axelor specifice. Acest lucru face ca tuburile pătrate să aleagă alegerea pentru cadrele structurale-gândiți-vă brațele robotizate, suporturi pentru panouri solare sau rafturi personalizate-unde componentele trebuie să se îmbine curat.
Secretele de forță
În timp ce ambele forme folosesc raportul legendar de rezistență-greutate al fibrei de carbon, performanța lor se diverge sub stres:
Tuburi rotunde: Superior înRigiditatea torsională(rezistență la răsucire). Testele de laborator arată că rezistă 20-30% mai mult cuplu decât tuburile pătrate cu greutate similară.
Tuburi pătrate: Mai bine larezistență la îndoire. Geometria lor asigură o rezistență la flexie cu până la 15% mai mare atunci când forța este aplicată perpendicular pe o față plană.
Probleme de fabricație
Producerea tuburilor din fibră de carbon este un dans de căldură și presiune:
Tuburi rotunde: Deseori făcute prin intermediulînfășurare a filamentelor-Derele de carbon sunt rotite în jurul unui mandrel rotativ. Această metodă asigură o grosime constantă a peretelui și alinierea fibrelor.
Tuburi pătrate: De obicei format folosindmodelare de compresie. Straturile de țesătură de carbon sunt presate într -o matriță pătrată, care poate crea puncte slabe la colțuri, dacă nu sunt proiectate cu atenție.
Aceasta explică de ce tuburile rotunde sunt în general 10-15% mai ieftine pentru a produce la scară.
Alegeri din lumea reală
Când să te întorci:
Piese rotative (elice, arbori de antrenare)
Aplicații aerodinamice (rame pentru biciclete, aerospațial)
Sisteme de fluide de înaltă presiune (linii hidraulice)
Când să mergi pătrat:
Structuri modulare (cadre ale stației de lucru, șasiu drone)
Articulații purtătoare de încărcare (mobilier, suporturi arhitecturale)
Suprafețe de montare (platforme pentru camere, paznici de utilaje)
Marginea hibridă
Inovatorii îmbină ambele lumi. De exemplu, tuburile ovale îmbină aerodinamica rundelor cu ușurința de montare a pătratelor, în timp ce tuburile hexagonale oferă rigiditate cu mai multe axe. Conectorii de fibre de carbon tipărit 3D lasă acum inginerii să amestece forme într-un singur ansamblu.
Notă finală
Alegerea între rotund și pătrat nu este despre „mai bine”-este vorba despre potrivirea geometriei cu fizica proiectului tău. Tuburile rotunde cântă în medii dinamice, rotative; Tuburile pătrate ancorează sarcini statice, multidirecționale. În universul fibrei de carbon, forma nu este doar funcția formată, proiectată la perfecțiune.
