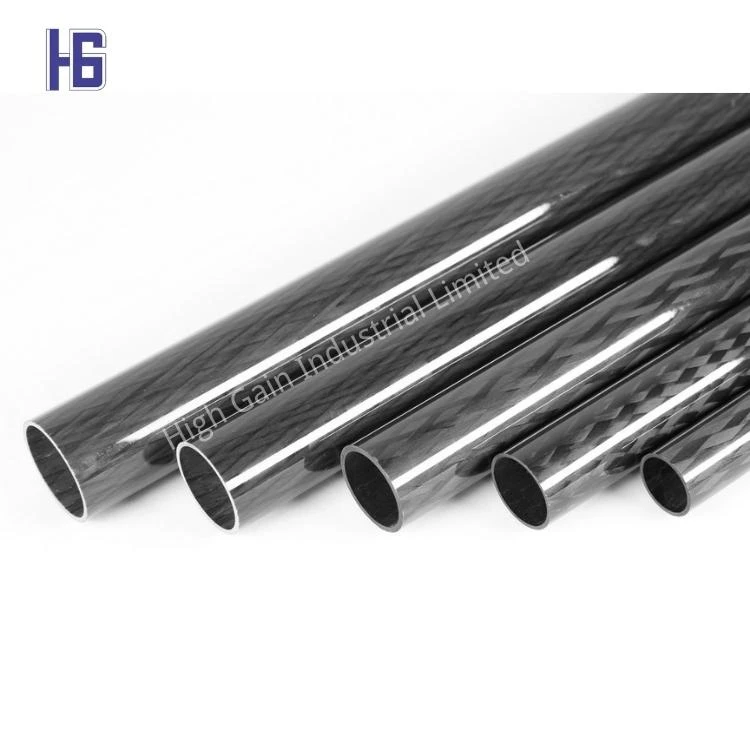

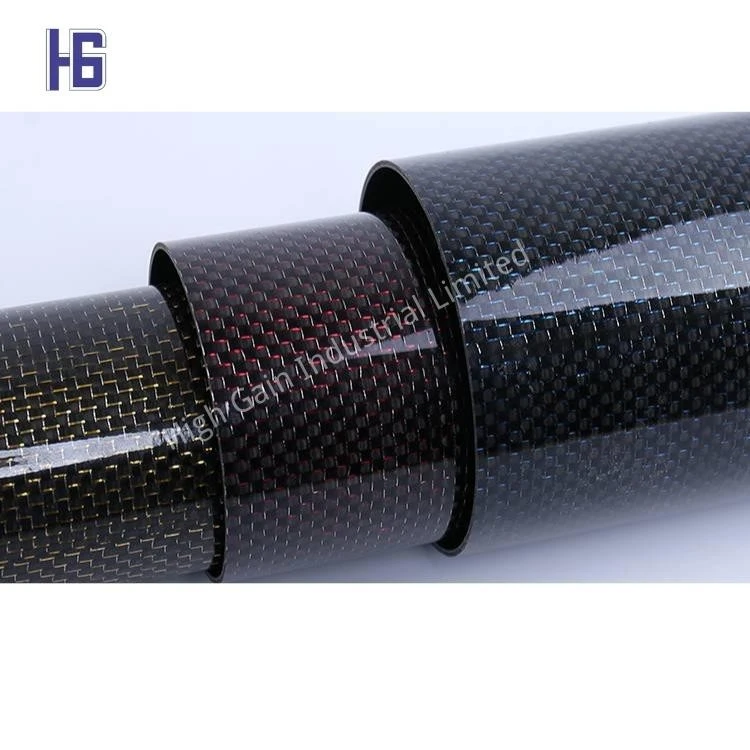

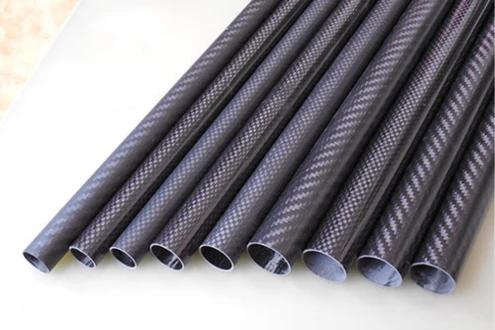

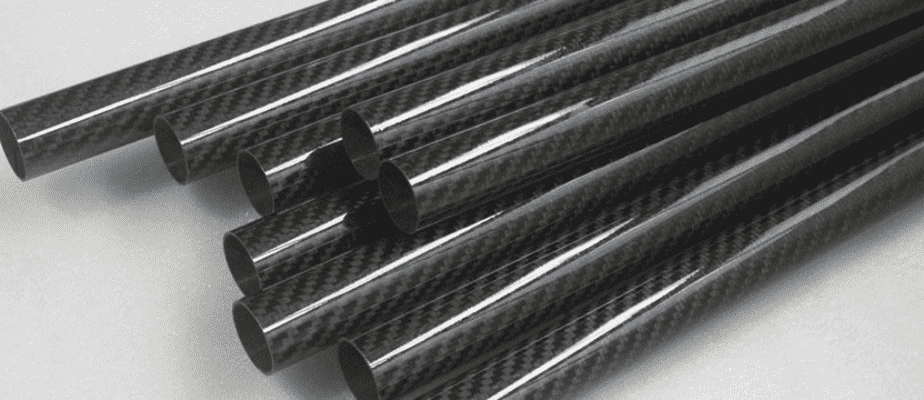

Tuburi compozite personalizate
Fabricarea tuburilor compozite personalizate
Structurile compozite goale pot fi dificil de fabricat. Acest lucru se datorează faptului că presiunea trebuie aplicată atât în interiorul, cât și la din exteriorul laminatului. Tuburile din fibră de carbon cu profiluri continue sunt de obicei fabricate prin pultrusion sau înfășurare a filamentelor.
Tuburile pultrud sunt de departe cea mai rentabilă metodă pentru fabricarea profilurilor compozite continue. Când este necesară tuburi goale pultrud, este necesar un „mandrel plutitor”. Tija de oțel crom este ferm fixă pe partea laterală a matriței unde intră materialul. Distanța hardware -ului de montare este suficient de departe încât nu va interfera cu fibra impregnată pe măsură ce intră în matriță.
Spațiul dintre mandrel și matriță va determina grosimea peretelui tubului din fibră de carbon. Tuburile de fibră de carbon populată pot produce tuburi de aproape orice lungime. Transportul tuburilor este de obicei limitat de lungime. În pultrusion, majoritatea fibrelor se vor extinde în direcția tubului. Acest lucru creează un tub cu mare rigiditate, dar nu prea mult cerc sau rezistență transversală.
Fluxul de proces general
Pregătire
Această etapă include selecția și pregătirea materialelor. Fibra de carbon Prepreg este de obicei fire din fibră de carbon care a fost impregnată cu rășină în prealabil pentru înfășurarea ulterioară. De asemenea, este necesar să se pregătească matrița, de obicei o matriță metalică sau compozită, astfel încât fibra de carbon să poată fi înfășurată pe ea.
Înfășurare de fibre
În această etapă, firele din fibră de carbon este înfășurată pe matriță pentru a forma o structură tubulară. Acest proces implică, în general, două metode principale de înfășurare: înfășurare axială și înfășurare a cercului. Înfășurarea axială este de a înfășura fibra de carbon paralelă cu axa tubului, în timp ce înfășurarea cercului este de a înfășura fibra de carbon în jurul axei tubului în unghiuri diferite pentru a crește rezistența și rigiditatea.
Vindecare
După înfășurare, tubul trebuie să fie vindecat. Aceasta implică de obicei încălzirea tubului pentru a vindeca rășina. Temperatura și timpul variază în funcție de tipul de rășină utilizat și de specificațiile procesului.
Post-procesare

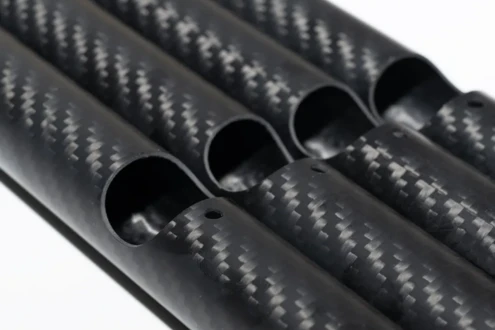

După întărire, tubul poate avea nevoie de post-procesare, cum ar fi tunderea, tăierea și măcinarea pentru a satisface specificațiile finale și cerințele de calitate a suprafeței.
Inspecție și testare
De obicei, tubul finit trebuie să sufere un control de calitate și testare pentru a se asigura că acesta îndeplinește rezistența, rigiditatea și alți indicatori de performanță necesari.
Aplicație
Tubul finisat de înfășurare a fibrei de carbon poate fi utilizat în diferite aplicații, cum ar fi aerospațial, inginerie auto, echipamente sportive etc.
Utilizarea principală a tuburilor compozite personalizate trebuie utilizată ca material de armare pentru a fi compus cu rășină, metal, ceramică și carbon pentru a fabrica materiale compozite avansate. Materialele compozite din rășină epoxidică consolidată cu fibre de carbon au cea mai mare rezistență specifică și modul specific între materialele de inginerie existente.
Avantaje
Consum ușor, redus de energie, eficiență ridicată a producției
Rezistență ridicată, capacitate puternică de rulment și funcții diversificate
Fluier mic, precizie ridicată și adaptabilitate puternică
Specificații
-

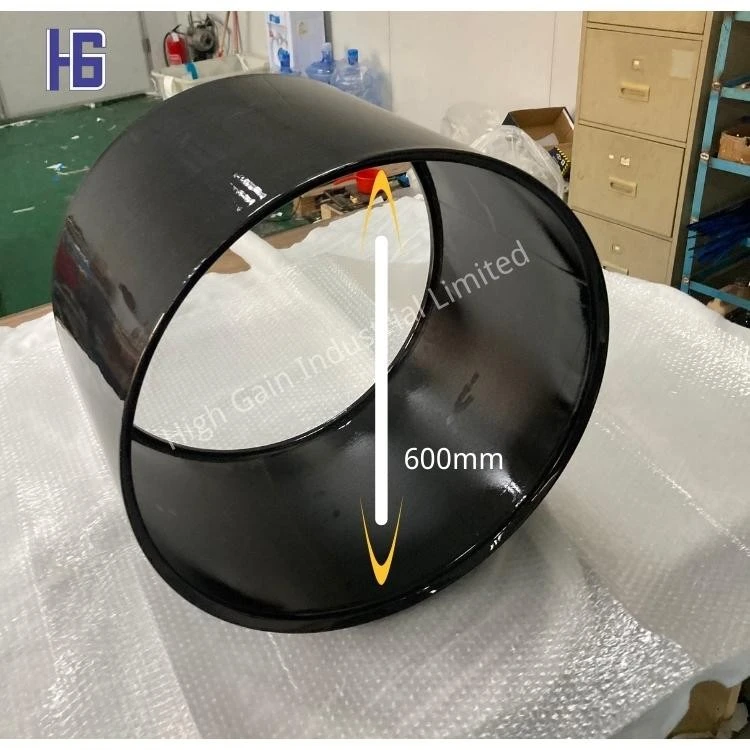

Diametru interval: 20-800 mm
-
Lungime disponibilă: 8000mm
-
Grosime: 1-30 mm
-

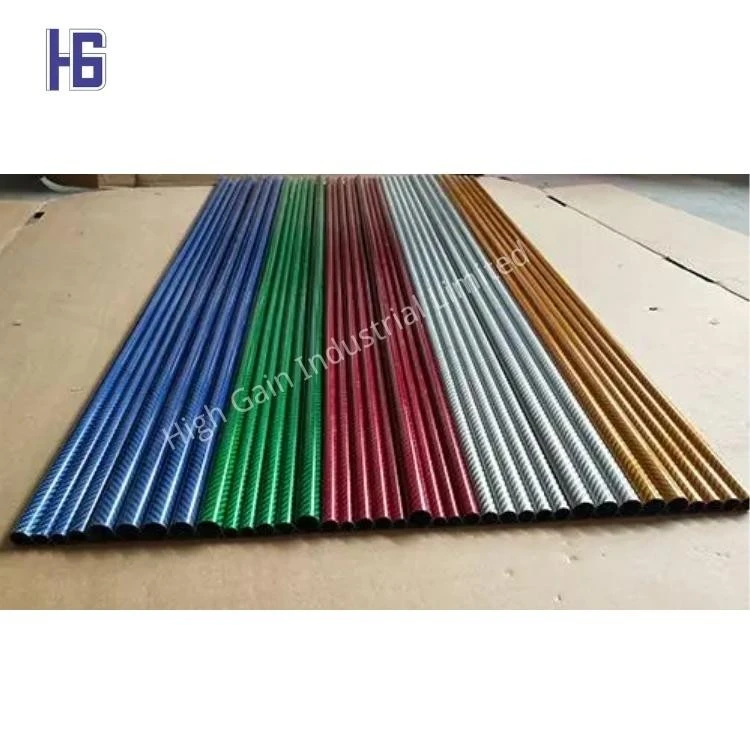

Textura de suprafață: 3k Twill, 3k Plain, UD Negru, lucios, mat
-
Toleranță: ± 0. 1mm
-
Rezistență la temperatură: În mod normal, dimensiunile sunt stabile la -50 gradul până la 120 de grade (personalizarea specială poate rezista la temperaturi de până la 180 de grade)
Parametri de performanță a produsului
| Serviciu personalizat | Clienții furnizează standarde, personalizate în conformitate cu cerințele clienților |
| Diametrul regulat, grosimea și lungimea | Diametrul exterior: 5-550 mm / diametru interior: 5-500 mm / lungime în 6,5m |
| Toleranță la diametru | ± 0. 2mm |
| Tratament de suprafață | Matte/Bright |
| Rezistență maximă la temperatură | -30----+180 grade |
| Aspect Material din fibră de carbon | 1K, 3K, 6K, 12K (în conformitate cu cerințele clienților) |
| Tabel de compoziție a materialului din fibră de carbon | Setați aceste tuburi compozite personalizate Raportul PLY în funcție de cerințele clienților |
| Rata de absorbție a apei | 0.66﹪ |
| Densitate | 1,78 g/centimetru cub |
| Rigiditate | Calculați valoarea după testare în conformitate cu cerințele clienților |
| Puterea de îndoire | Calculați valoarea după testare în conformitate cu cerințele clienților |
| Rezistență la tracțiune | T300 T700 T800 T1000 |
| Metode de testare în timpul producției și după producție | În timpul procesului de producție, fiecare secțiune folosește instrumente speciale de testare pentru inspecție dimensională, iar după finalizarea producției, controlul calității va efectua o inspecție completă în funcție de dimensiunea desenului |
Tag-uri populare: Tuburi compozite personalizate, producători de tuburi compozite din China, furnizori, fabrică
